RC系列 单作用液压油缸

首页> 单作用液压油缸系列> RC系列 单作用液压油缸

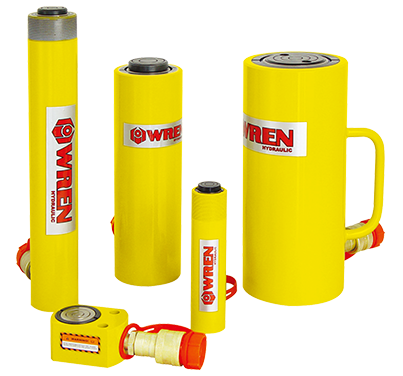

RC系列 单作用液压油缸

出力  5~100 Ton

行程  16~362 mm

最大工作压力  700 Bar

联系我们

产品特性

- 外环螺纹、柱塞螺纹和底部安装孔使得定位方便
- 设计在任何安装位置使用
- 可拆卸手柄使固定方便
- 高强度合金钢经久耐用
- 高强度复位弹簧
- 烤漆表面耐腐蚀能力更强
- 各型号均包含快速接头与防尘帽
- 防尘密封圈可减少污染，延长液压缸使用寿命

操作手册

点击下载
  • 产品介绍
  • 型号参数

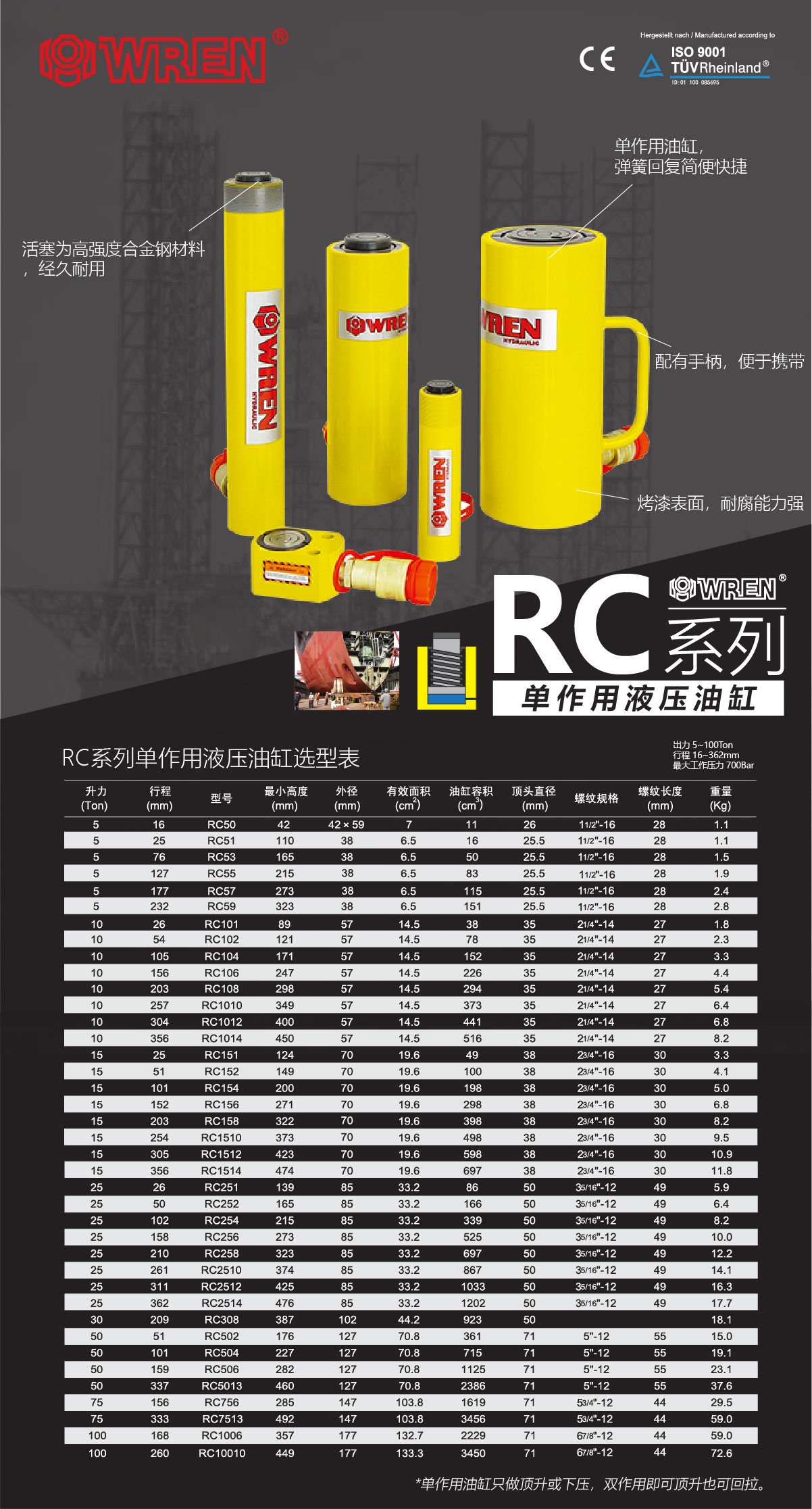

RC系列单作用液压油缸选型表

升力

(Ton)

行程

(mm)

型号

最小高度

(mm)

外径

(mm)

有效面积

(cm²)

油缸容积

(cm³）

顶头直径

(mm)

螺纹规格

螺纹长度

(mm)

重量

(Kg)

5 16 RC50 42 42×59 7 11 26 1½"-16 28 1.1
5 25 RC51 110 38 6.5 16 25.5 1½"-16 28 1.1
5 76 RC53 165 38 6.5 50 25.5 1½"-16
 28 1.5
5 127 RC55 215 38 6.5 83 25.5 1½"-16
 28 1.9
5 177 RC57 273 38 6.5 115 25.5 1½"-16
 28 2.4
5 232 RC59 323 38 6.5 151 25.5 1½"-16
 28 2.8
10 26 RC101 89 57 14.5 38 35 2¼-14 27 1.8
10 54 RC102 121 57 14.5 78 35 2¼-14
 27 2.3
10 105 RC104 171 57 14.5 152 35 2¼-14
 27 3.3
10 156 RC106 247 57 14.5 226 35 2¼-14
 27 4.4
10 203 RC108 298 57 14.5 294 35 2¼-14
 27 5.4
10 257 RC1010 349 57 14.5 373 35 2¼-14
 27 6.4
10 304 RC1012 400 57 14.5 441 35 2¼-14
 27 6.8
10 356 RC1014 450 57 14.5 516 35 2¼-14
 27 8.2
15 25 RC151 124 70 19.6 49 38 2¾"-16 30 3.3
15 51 RC152 149 70 19.6 100 38 2¾"-16
 30 4.1
15 101 RC154 200 70 19.6 198 38 2¾"-16
 30 5.0
15 152 RC156 271 70 19.6 298 38 2¾"-16
 30 6.8
15 203 RC158 322 70 19.6 398 38 2¾"-16
 30 8.2
15 254 RC1510 373 70 19.6 498 38 2¾"-16
 30 9.5
15 305 RC1512 423 70 19.6 598 38 2¾"-16
 30 10.9
15 356 RC1514 474 70 19.6 697 38 2¾"-16
 30 11.8
25 26 RC251 139 85 33.2 86 50 3 5/16"-12 49 5.9
25 50 RC252 165 85 33.2 166 50 3 5/16"-12
 49 6.4
25 102 RC254 215 85 33.2 339 50 3 5/16"-12
 49 8.2
25 158 RC256 273 85 33.2 525 50 3 5/16"-12
 49 10.0
25 210 RC258 323 85 33.2 697 50 3 5/16"-12
 49 12.2
25 261 RC2510 374 85 33.2 867 50 3 5/16"-12
 49 14.1
25 311 RC2512 425 85 33.2 1033 50 3 5/16"-12
 49 16.3
25 362 RC2514 476 85 33.2 1202 50 3 5/16"-12
 49 17.7
30 209 RC308 387 102 44.2 923 50

18.1
50 51 RC502 176 127 70.8 361 71 5"-12 55 15.0
50 101 RC504 227 127 70.8 715 71 5"-12
 55 19.1
50 159 RC506 282 127 70.8 1125 71 5"-12
 55 23.1
50 337 RC5013 460 127 70.8 2386 71 5"-12
 55 37.6
75 156 RC756 285 147 103.8 1619 71 5¾"-12 44 29.5
75 333 RC7513 492 147 103.8 3456 71 5¾"-12
 44 59.0
100 168 RC1006 357 177 132.7 2229 71 6 7/8"-12 44 59.0
100 260 RC10010 449 177 133.3 3450 71 6 7/8"-12
 44 72.6
