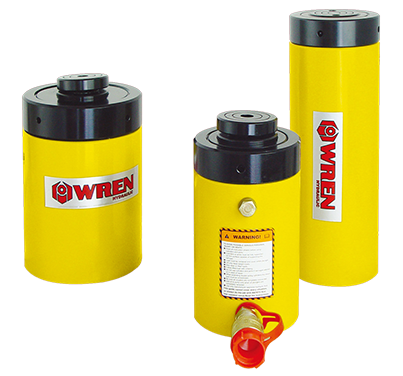

CLL系列 单作用机械自锁式液压油缸

首页> 单作用液压油缸系列> CLL系列 单作用机械自锁式液压油缸

CLL系列 单作用机械自锁式液压油缸

出力  50~1000 Ton

行程 50~300 mm

最大工作压力  700 Bar

联系我们

产品特性

- 可安装抗偏载压头，保护工具
- 自锁装置，泄压后可长时间保持安全的载荷
- 溢流孔设计，可以控制行程，确保安全
- 特殊重载结构设计，可承受超过额定负载5%的压力而没有损伤
- 复合材料涂层，耐腐能力更强
- 单作用油缸设计，负载回复

操作手册

点击下载
  • 产品介绍
  • 型号参数

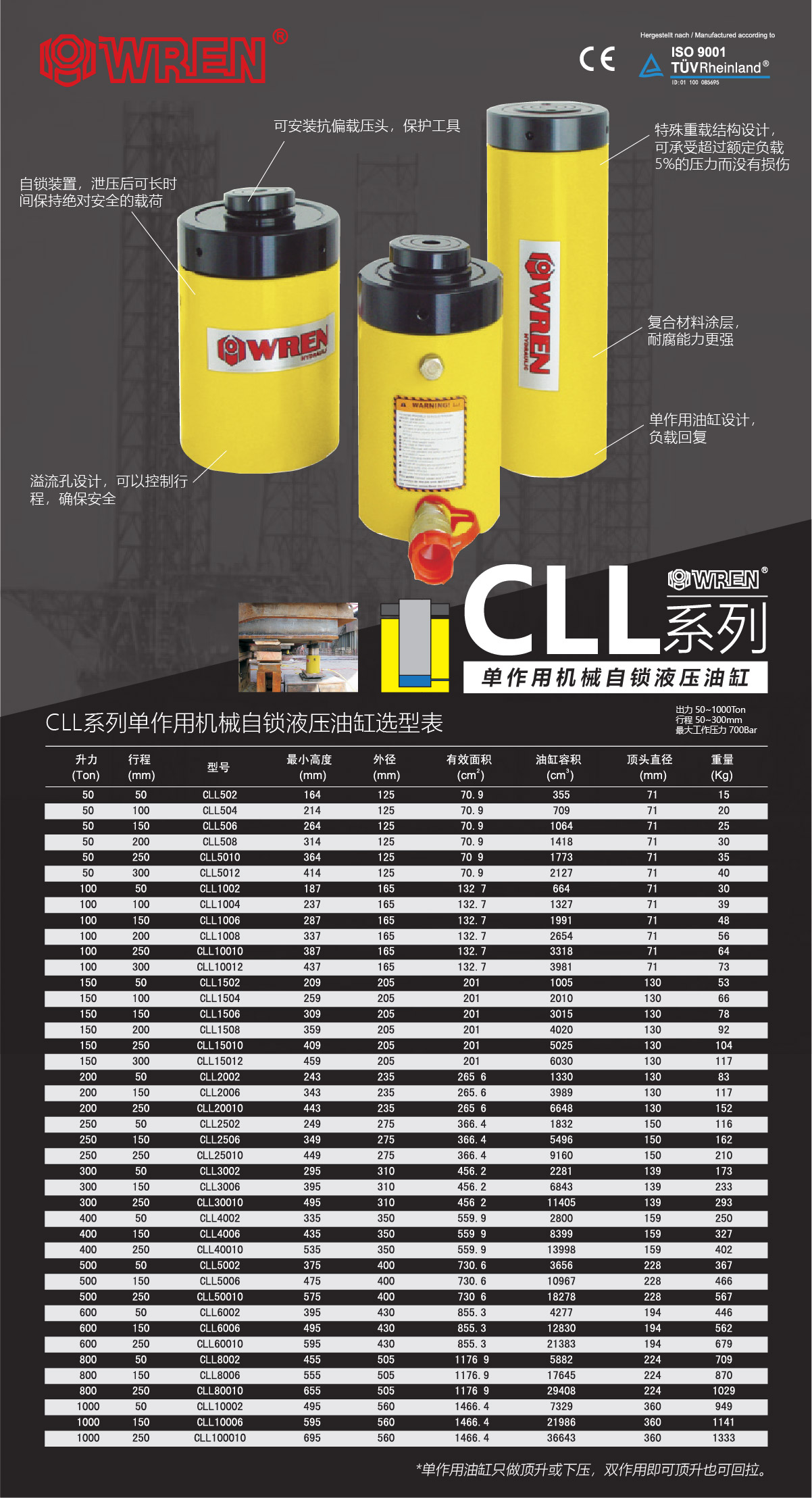

CLL系列单作用机械自锁式液压油缸选型表

升力

(Ton)

行程

(mm)

型号

最小高度

(mm)

外径

(mm)

有效面积

(c㎡)

油缸容积

(cm³)

顶头直径

(mm)

重量

(Kg)

50 50 CLL502 164 125 70.9 355 71 15
50 100 CLL504 214 125 70.9 709 71 20
50 150 CLL506 264 125 70.9 1064 71 25
50 200 CLL508 314 125 70.9 1418 71 30
50 250 CLL5010 364 125 70.9 1773 71 35
50 300 CLL5012 414 125 70.9 2127 71 40
100 50 CLL1002 187 165 132.7 664 71 30
100 100 CLL1004 237 165 132.7 1327 71 39
100 150 CLL1006 287 165 132.7 1991 71 48
100 200 CLL1008 337 165 132.7 1991 71 48
100 250 CLL10010 387 165 132.7 3318 71 64
100 300 CLL10012 437 165 132.7 3981 71 73
150 50 CLL1502 209 205 201 1005 130 53
150 100 CLL1504 259 205 201 2010 130 66
150 200 CLL1508 359 205 201 4020 130 92
150 250 CLL15010 409 205 201 5025 130 104
150 300 CLL15012 459 205 201 6030 130 117
200 50 CLL2002 243 235 265.6 1330 130 83
200 150 CLL2006 343 235 265.6 3989 130 117
200 250 CLL20010 443 235 265.6 6648 130 152
250 50 CLL2502 249 275 366.4 1832 150 116
250 150 CLL2506 349 275 366.4 5496 150 162
250 250 CLL25010 449 275 366.4 9160 150 210
300 50 CLL3002 295 310 456.2 2281 139 173
300 150 CLL3006 395 310 456.2 6843 139 233
300 250 CLL30010 495 310 456.2 11405 139 293
400 50 CLL4002 335 350 559.9 2800 159 250
400 150 CLL4006 435 350 559.9 8399 159 327
400 250 CLL40010 535 350 559.9 13998 159 402
500 50 CLL5002 375 400 730.6 3656 228 367
500 150 CLL5006 475 400 730.6 10967 228 466
500 250 CLL50010 575 400 730.6 18278 228 567
600 50 CLL6002 395 430 855.3 4277 194 446
600 150 CLL6006 495 430 855.3 12830 194 562
600 250 CLL60010 595 430 855.3 21383 194 679
800 50 CLL8002 455 505 1176.9 5882 224 709
800 150 CLL8006 555 505 1176.9 17645 224 870
800 250 CLL80010 655 505 1176.9 29408 224 1029
1000 50 CLL10002 495 560 1466.4 7329 360 949
1000 150 CLL10006 595 560 1466.4 21986 360 1141
1000 250 CLL100010 695 560 1466.4 36643 360 1333
