在螺栓拉伸作业现场，螺栓拉伸器搬运、对位、托举多依赖人工抬举、手动对位，劳动强度较大。针对这个问题，雷恩公司研发了这款螺栓拉伸器助力托举工装，替代传统人工托举作业，减轻作业施工过程中的劳动强度，为螺栓作业施工提质减负赋能。

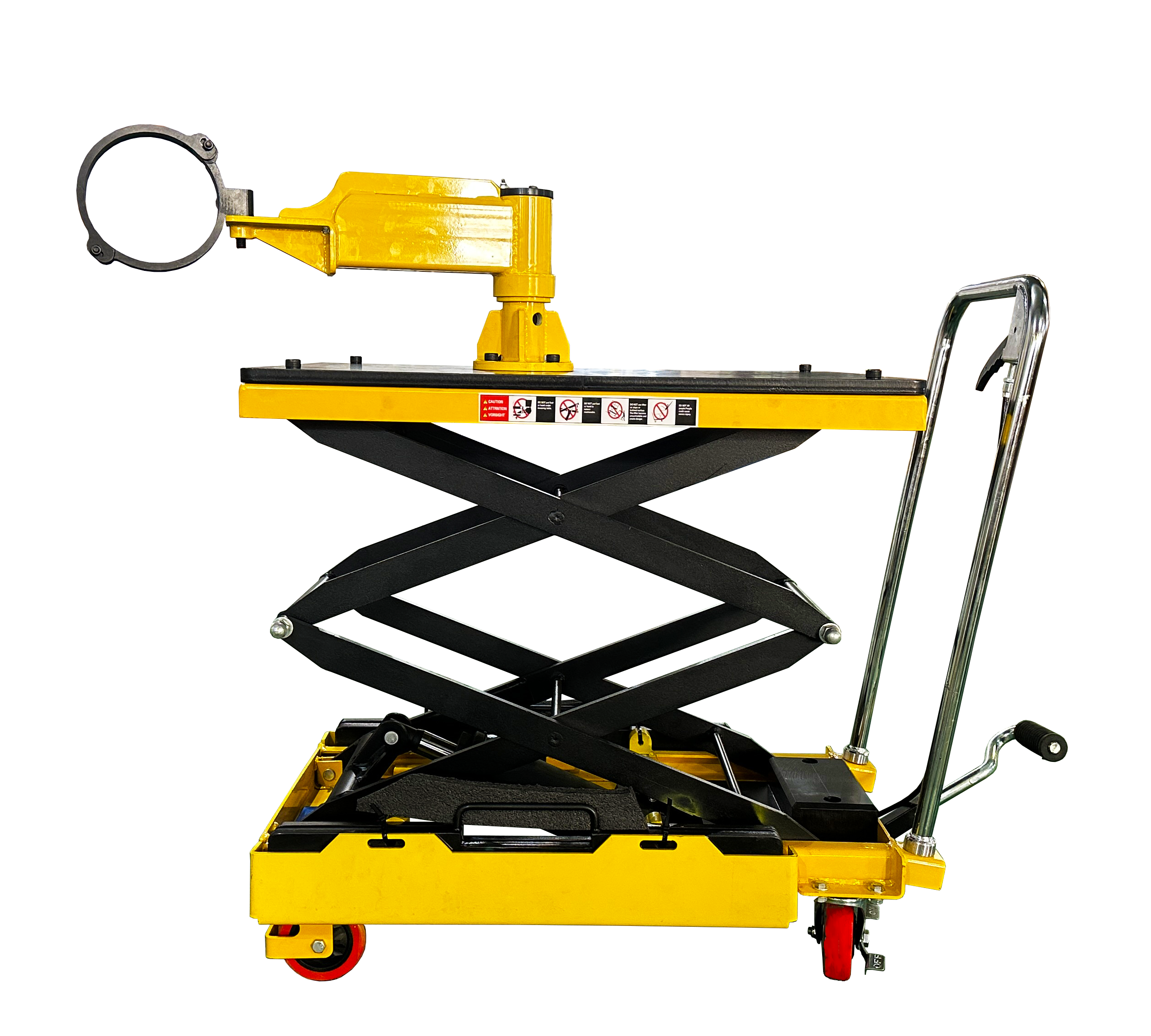

该托举工装整体结构由可移动液压升降小车、配重部分、转臂、抱箍部分等部件组成。

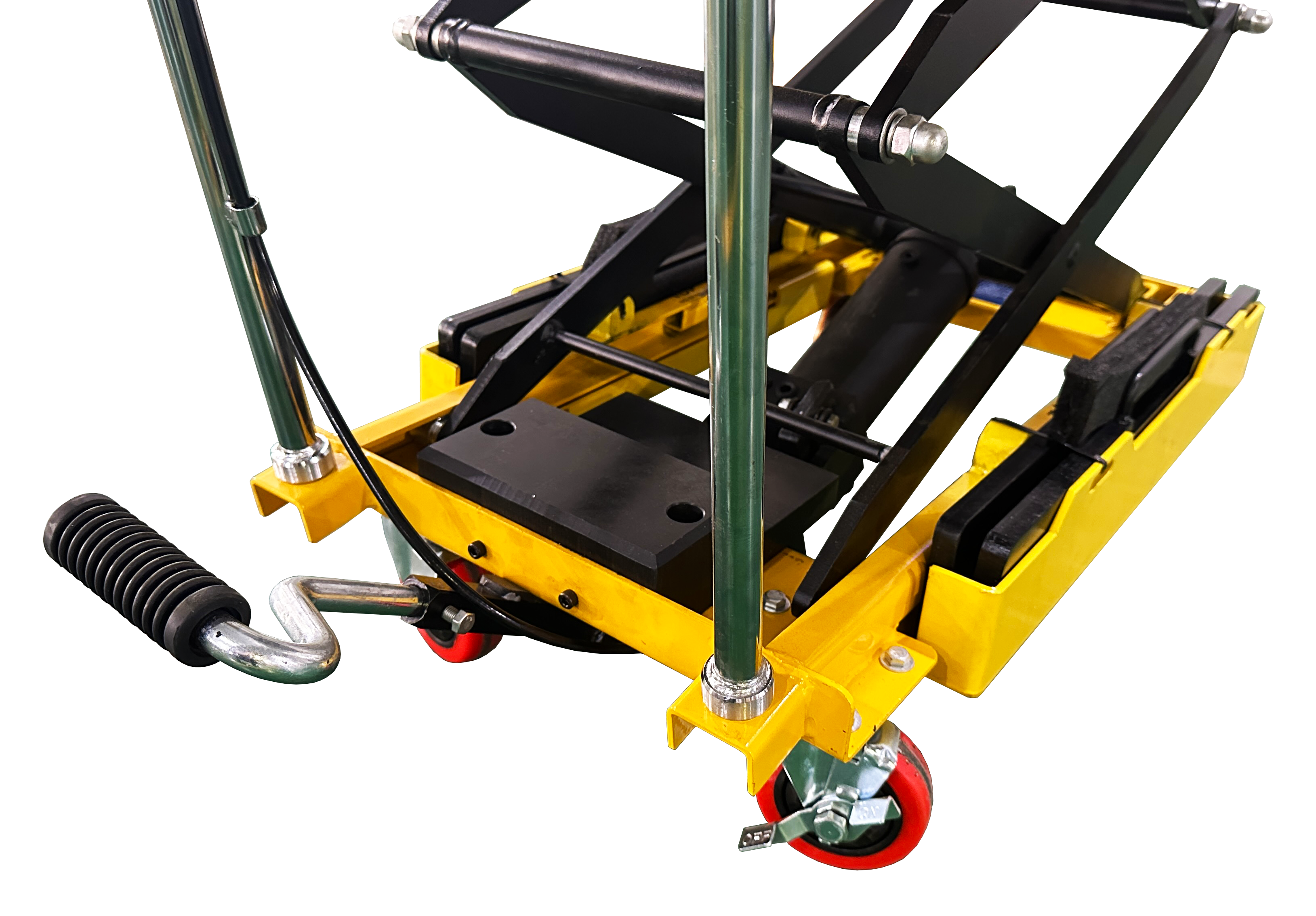

可移动液压升降小车：由4只脚轮、型钢、钣金台面板、液压组件及把手等组成，主体主要由碳钢板焊接及螺钉紧固组成，通过装在主体底座的4只脚轮进行移动至需要施工的位置。液压升降小车高度范围：约300-1260mm；液压小车载重：150Kg；工装载重：约110Kg。

配重部分：由主配重块、台面配重板、快插配重板等组成，通过螺钉及蝶形螺钉固定在可移动液压升降小车上。配重快插板单件重量：约6.3Kg；工作台面配重板重量：约37Kg；配重块重量：约12Kg。

转臂部分：由法兰式转臂轴、转臂等组成，通过焊接及螺钉及轴承等组成并固定于可移动液压升降小车上。转臂转动范围：±15°；转臂长度：约320mm；辅助人工操作力：约20N。

抱箍部件：由上抱箍与下抱箍通过螺钉螺母组成，通过调节螺钉使抱箍能对拉伸器进行相应的固定作用，抱箍内直径根据需要制造了φ129 mm、φ141 mm、φ135 mm三种规格。

整套工装替代传统人工托举、搬运、对位作业，仅需20N辅助操作力即可完成设备调节，告别高强度人工劳作，大幅降低施工人员劳动强度，作业效率翻倍提升，有需要的朋友欢迎联系我们。
