IBT液压扳手压力调整螺母拆松预紧和液压扳手泵的压力设定

发布时间:2018/06/09

IBT液压扳手调整压力
一手将线控开关按钮按下,当听到扳手“啪”一声,复位扳机跳下,液压扳手到位停止转动,压

力表由“0”急速上升,另一只手调整油泵调压阀,调整压力表中指针至所需压力,并旋紧防松螺母,防止压力变化。

IBT液压扳手拆松

将液压扳手泵站压力调整到最高,并旋紧防松螺母,确认液压扳手转向,确认为拆松方一向,将液压扳手放到

螺母上,找好反作用支点,靠稳,反复执行试运转中第三条动作,直至将螺母拆下。

IBT液压扳手锁紧

1、液压扳手力矩设定
首先可根据设计要求设定力矩;如无设计力矩,建议按表(1)螺栓预紧力推荐表中数据
来设定力矩。
具体方法为:设定力矩二(表中数矩)X (80%-90%)
例如:8.8级、M48螺栓,表中建议预紧力为3920N. m,则设定力矩为:
3920X90%=3528N.m。
2、液压扳手泵站压力设定
根据所需的力矩值及所用扳手型号来设定液压扳手泵站压力。如上述8.8级、M48螺栓设定力矩为3528N.m,选用WR-3IBT下型液压扳手,则查表中31BT一列,查出对应于3528N.m力矩时液压扳手泵站的压力为54Mpa,所以泵站压力应设定至54Mpa。

3、确定液压扳手转向确为锁紧方向,将液压扳手放在螺母上反复执行试运转中第三条的动作,直至螺母不动为止。

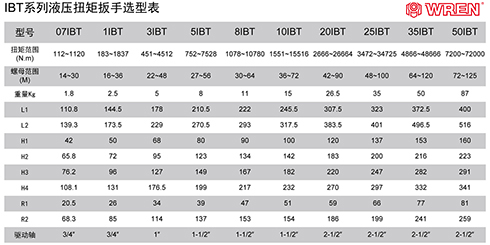

液压扳手参数图
