液压扳手:液压扭矩扳手配型举例

发布时间:2018/05/16

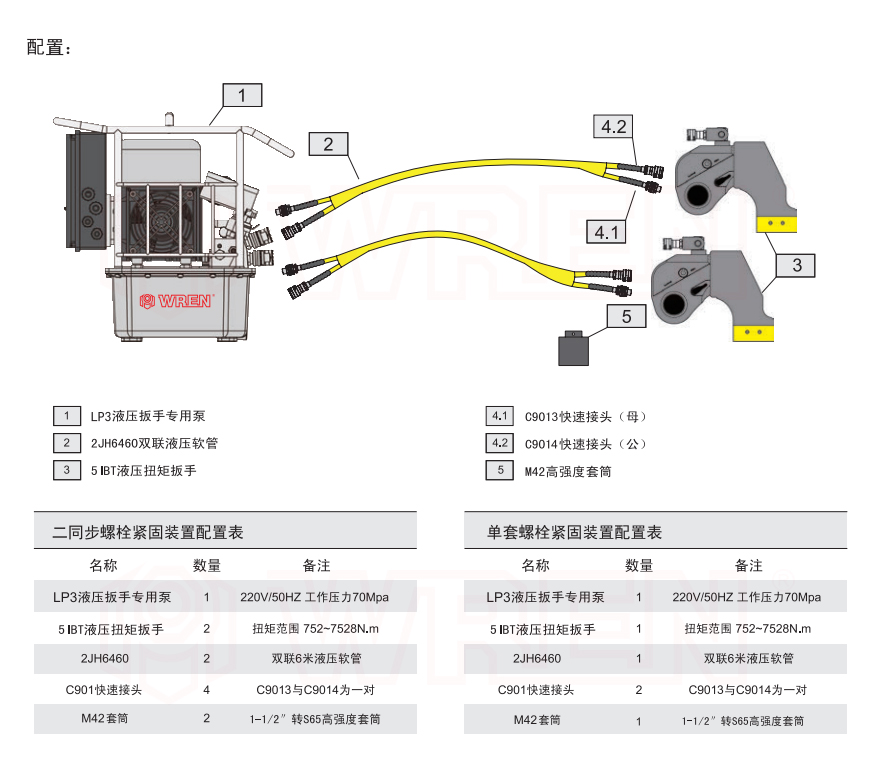

举例:现有M42S65)强度等级8.8的法兰螺栓配一拖二驱动型液压扭矩扳手

每个型号的液压扭矩扳手拥有自己的扭矩使用范围。

如若已知需锁紧扭矩值XN.m。则为其所配的扭矩扳手最大输出扭矩值应至少为2XN.m(螺栓的拆松力矩的1.5~2倍)。如本例中M42S65)螺栓,若知其现场工艺要求的锁紧扭矩值为2600N.m,则原则上应为其配置的扭矩扳手最大扭矩值应大于5200N.m(如现场工况,螺栓无需拆松,则可另配扭矩相对较小的型号)。查扭矩扳手选型表得最适宜扭矩扳手为5IBT型液压扭矩扳手。



    若您对现场工艺要求的锁紧扭矩值不明,WREN工程师会为您推荐使用。您也可以按以下步骤自己推算。从螺栓及螺母最大扭矩值推荐表中,按照螺栓尺寸、强度查表得出一个接近真实的扭矩值。如本例中的M42S65)查表得螺栓锁紧扭矩为2744X90%=2470N.m,因螺栓拆松力矩为锁紧的1.5~2倍,选配液压扳手时最大扭矩值应该大于4940N.m。查扭矩扳手选型表得最适宜扭矩扳手为5IBT型液压扭矩扳手
