HTE多级杠拉伸器

发布时间:2019/06/27

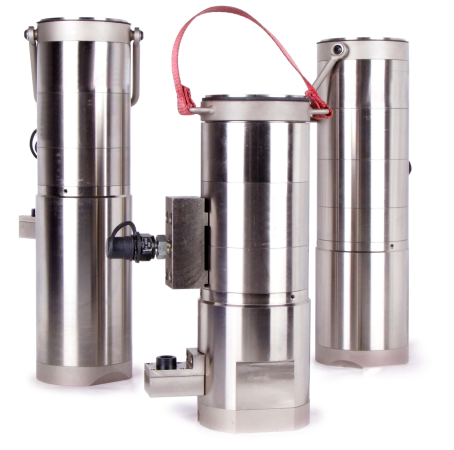

HTE多级杠拉伸器

我司针对风电行业,专门推出HTE拉伸器,用于风电行业螺栓的快速紧固和拆卸。

工作原理
液压拉伸装置的主要部件是液压拉伸器。
超高压油泵输出的液压油,从拉伸器油缸上的快速接头注入,活塞与油缸在油压作用下产
生相对运动,油缸的内螺纹带动螺栓产生拉伸力,使螺栓伸长;然后旋转螺母,从而实现对螺
对螺栓的紧固与拆卸。
1液压拉伸器与超高压油泵配合使用,同步进行,工作过程分为四步:
1 充油:油泵开始工作时,低压、大流量充油。
2 升压:在充油的基础上,不断继续加压,压力逐渐升高,螺栓也同时逐渐拉长,打到所
需压力;此时螺栓打到伸长到预定值。

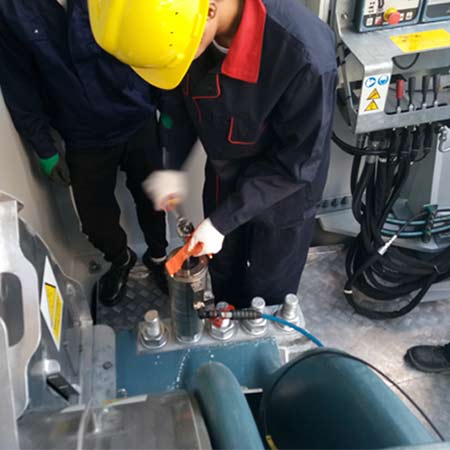

3 工作:用拔杆穿过支承套的窗口,锁紧或拆卸螺母,工作结束。

4 卸荷:工作完毕,需将压力调整为零;打开卸荷阀,液压油流回油泵储油箱。



安全注意事项
1 在使用螺栓拉伸器之前,确保油管没有破损或扭结。不要使用损坏或不合格的油管。不
要使用扭结的油管。高压软管的弯曲半径应≥200m m。
2 在压力升高过程中,保持与螺栓拉伸器3 -5米的距离。绝对不要站在施加预紧力的正前
方。液压油压的升高必须由操作人员仔细监视(通过压力表观察)。在连续压力升高的过
程中,如发现压力似乎没有升高,应立即停止升压,此症状可能说明螺栓有拉伸变形的情
况存在。因此必须立即检查螺联接的情况及尺寸配合的精度。
3 螺栓拉伸器不能超过它的最大行程。当达到最大行程时,在螺栓联接套上可以看到红色
的标记。如果螺栓拉伸器操作超过它的最大行程,螺栓拉伸器不在起到任何功能。并且会导致漏
油,拉伸器油缸密封在活塞自动回位(HTE等有自动复位功能的螺栓拉伸器)过程中损坏,及盖板
螺纹损坏等情况。
4 液压拉伸装置工作完毕后,需将油泵压力减为零,否则液压油会喷射出来,污染衣物,
且对人体可能会造成伤害。

5 超高压油泵见其使用说明书。
